cortex-m3 AMBA와 메모리 맵

AMBA

Advanced Microcontroller Bus Architecture

• ARM에서 제시한 SoC 내부 버스 구조 표준 규약
• 다양한 IP블록을 어떻게 연결하고 통신할지에 대한 버스 인터페이스 프로토콜

IP : Intellectual Property

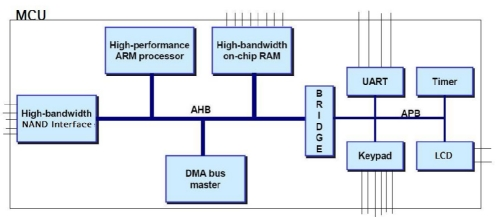

AMBA Example Diagram

왜 사용?

만약 각 MCU(SoC)마다 버스 구조가 다르면

• 유지보수 어려움
• 성능 편차 발생
• IP재사용성 떨어짐

그래서 AMBA를 채택

• ARM기반 SoC간 호환성 확보
• 버스 통신 효율성 향상
• 디자인 재사용/모듈화

AHB

Advanced High-performance Bus

고속 메모리 접근

RAM이나 프로세서같은 경우 고속의 장치이고 그에 맞는 고속Bus가 필요

APB

Advanced Peripheral Bus

저속 주변장치 연결

I/O장치같은 것들은 상대적으로 저속이므로 저속 Bus를 사용

그냥 전부 AHB를 사용하면 안됨?

그러면, 그냥 I/O장치 같은 것들도 고속 Bus인 AHB로 연결하면 안되나?

라는 궁금증이 당연하게 생김



AHB가 APB보다 고속Bus이기 때문에 전력을 더 많이 소모한다는 것은 확실

I/O장치, UART, Timer같은 저속 장치에 AHB를 사용한다면 속도도 필요 이상이거니와

SoC같은 전력소모량이 중요한 장치에서 비효율적

---

Memory Map

cortex-m에서 메모리 맵 전체 레이아웃은 고정

따라서 cortex-m기반의 서로 다른 시스템 간에 소프트웨어를 쉽게 이식 가능

Memory Map: CPU가 바라보는 주소공간에서 어떤 주소가 어떤 용도(RAM, Flash, I/O장치..)로 할당되어 있는지를 나타냄

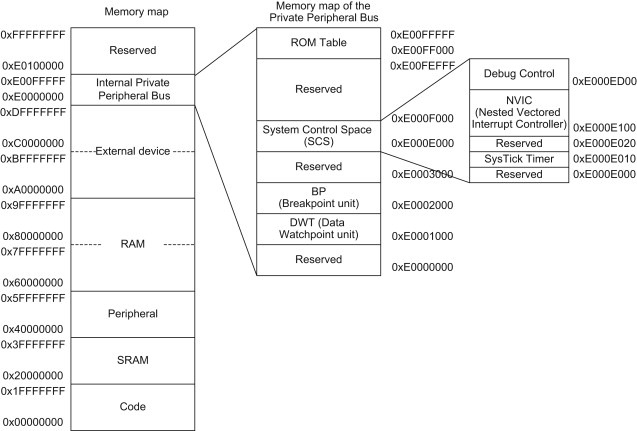

memory map, 최대 4GB의 고정 메모리 맵

Memory Mapped I/O

I/O장치의 주소 공간이 메모리와 같은 주소공간을 사용

• 메모리 주소 공간에 I/O장치 레지스터 배치 → 메모리 접근하듯이 I/O장치 제어
• 메모리 장치 액세스 방법을 그대로 I/O장치 접근에도 활용 → 하드웨어 구조 간단
• 메모리 액세스 명령을 I/O에 활용 → 명령어 집합의 단순화

---

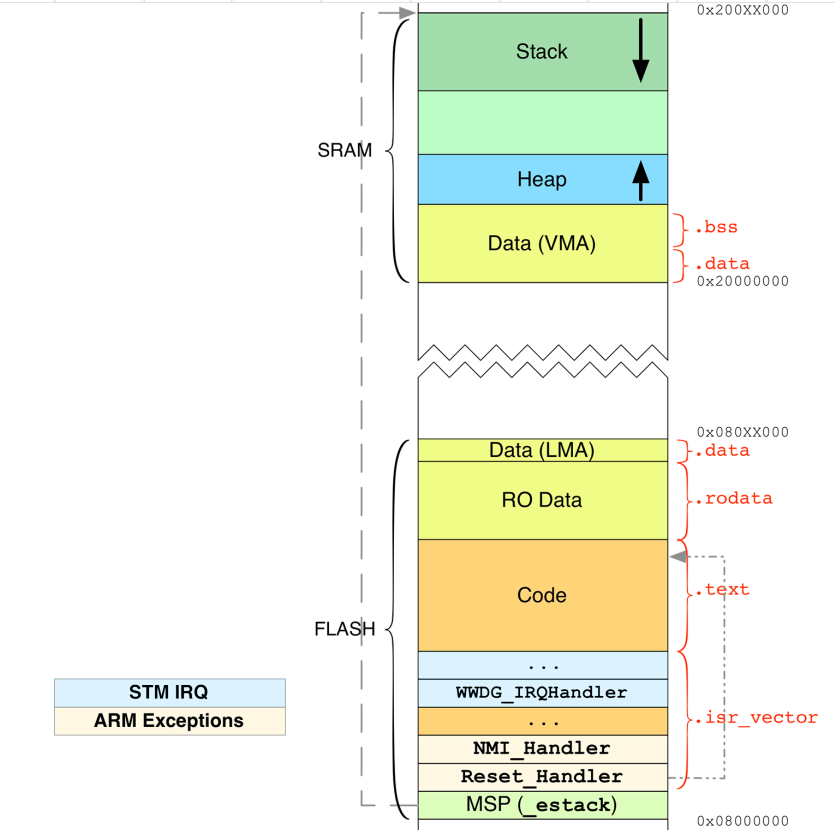

소프트웨어 논리적 메모리 구조

본 그림과는 살짝 차이가 있다

• RAM
  • Stack: 지역 변수, 컨텍스트, 주소가 감소하는 방향
  • Heap: 동적 메모리(new, malloc), 주소가 증가하는 방향
  • Data: 전역 변수
    • BSS: 초기화X 전역 변수
    • .data: 초기화O 전역 변수
• Flash(ROM)
  • .data: RAM에 복사될 초기화된 전역/정적 변수들의 초기값
  • .rodata: 전역 상수 값 (const 변수 같은)
  • .text: 머신 코드
  • .isr_vector: 인터럽트 벡터테이블, 항상 0번지 위치
